20231020 작성.
KAI는 지난해 방위사업청으로부터 해병대가 운용할 상륙공격헬기 개발사로 선정됐다. 계약 금액은 4384억900만원이다.
해병대는 상륙공격헬기를 24대를 보유할 예정이다. KAI는 "해병대 상륙기동헬기와 공중돌격부대를 엄호하고 종심기동작전 수행 간 지상 전투부대의 항공화력지원을 담당하는 상륙공격헬기를 국내연구로 개발한다"고 밝혔다. 그리고 LAH 체계개발이 완료되고 있는 시점에 입증된 최신 항전무장시스템 및 소프트웨어를 상륙공격헬기 개발에 활용한다고 한다.
상륙공격헬기
- 2023년 전력화 완료되는 상륙기동헬기 마린온 발전형.
- 상륙작전 시 공중돌격부대원들이 탑승한 상륙기동헬기 엄호위한 전력
- 지상작전 시에는 항공타격작전 수행을 위한 로켓포와 대전차 미사일 장착이 필수
- 현대 전장의 핵심 자산으로 자리잡고 있는 헬기의 유무인 복합체계 결합
- 상륙공격헬기 체계개발 기 개발된 MUM-T 체계를 접목

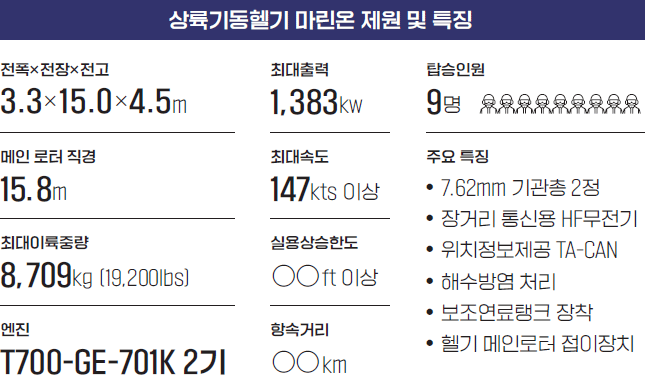

공격 헬기 기반이 되는 상륙기동헬기 마린온 제원
상륙공격헬기 제원
항전장비
헬기 유무인복합체계 MUM-T
유무인 복합체계(MUM-T: Manned-UnManned Teaming) 는 실시간상황을 기반한 공중위협과의 교전, 지상군 표적에 대한 공격, 대공화기에 대한 방어 등을 동시에 수행해야 하기 때문에 통신, 항법, 생존, 임무, 무장 등에 대한 상황인식을 제공.
1. KAI는 LAH와 수리온을 기반으로 하는 유무인 복합체계(MUM-T: Manned-UnManned Teaming) 사업화를 추진 중.
2. 복잡한 작전환경은 공격헬기 조종사에게 상당히 부담스럽다. MUM-T로 유.무인 복합 운용해 이러한 부담을 극복한다.
실시간 건전성 진단 시스템인 HUMS
GE에어로스페이스의 실시간 건전성 진단 시스템인 HUMS(Health & Usage Monitoring System)를 탑재, 2024년 인도 <참고6>
특징
- 데이터 수집 및 처리 장치(DAPU)
- 광학 블레이드 추적기(OBT)
- 다중 플랫폼 지상국(MPGS)
모니터링은 엔진, 변속기, 베어링, 로터와 같은 중요한 항공기 시스템을 지속 감시-검증하고 결과를 메모리 카트리지를 통해 항공기 내에 저장한 후 지상관제소에 전송.
표적획득지시장비 TADS (LAH)
TADS(Target Acquisition Designation System) 는 광학과 적외선 카메라로 표적 영상을 획득하고 주·야간 표적을 탐지·인지·식별하고 지상 목표 타격을 지원하는 장비, 최대 측정 가능 거리는 20km인 것으로 전해지며, 조종사는 이를 통해 4개의 표적을 자동 추적할 수 있다.
양산되는 LAH에는 한화시스템이 통합한 항전시스템으로 장착된다. 공격헬기에도 장착될 듯 하다. 링크
KIPCO Electronic Aviation사 TADS
- 전방감시, 표적탐지 및 인지를 위한 EO·IR 영상제공
- 광시계 열영상을 사용한 항법보조영상 제공
- 사격통제 체계와 연동, 표적좌표계산
- 표적거리측정, 유도탄 유도기능 및 자동추적기능
HMD
HMD는 헬기를 조종사는 두 명의 조종사가 상대방 시선을 공유할 수 있게 해 표적을 빠르게 인계인수할 수 있도록 해주고, 헬멧에 장착된 디스플레이를 통해 항공기의 각종 상황 정보를 제공한다.
최신 4축 자동비행조종시스템(AFCS)
컴퓨터가 방향, 속도, 고도 등을 제어하는 장치)를 통해 조종사가 안전하게 비행할 수 있게 돼 해군 링스 헬기 추락 사고 등 뼈아픈 헬기 사고 발생 비율이 현격히 줄었을 것으로 전망된다.
RWR 레이더 경보수신기 (추정, LAH)
양산되는 LAH에는 한화시스템 RWR 이 장착된다. 공격헬기에도 장착될 듯 하다.
MWR 미사일 워닝 레이더 (수리온 )
수리온 기동헬기에 장착한 8개의 미사일 발사 감지 시스템 AN/AAR-60 MILDS 시스템을 사용할 것 같다. (참조 8)
- 타이거 공격헬기 NH 90 헬기△중대형 기동헬기 CH-53, CH-47 중형헬기 △수송기 C-130 △덴마크, 노르웨이 공군의 F-16 전투기 등에 7000개 이상 장착 운용중

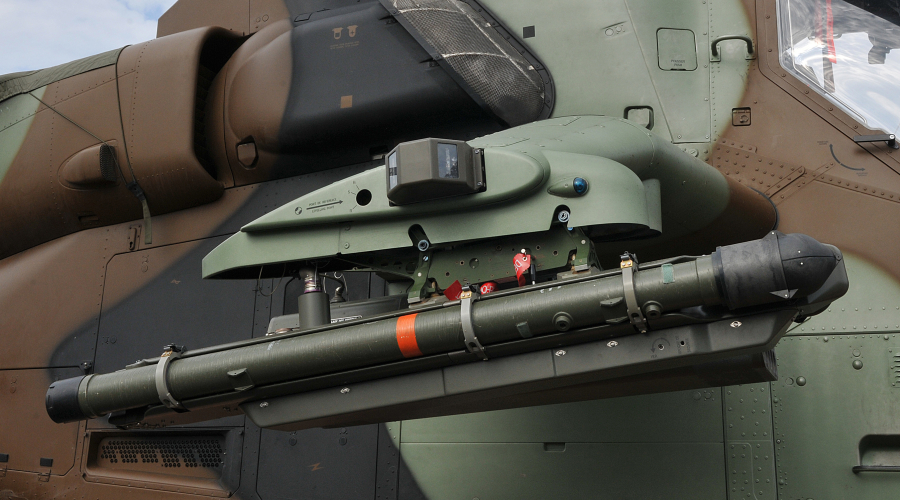

MBDA Mistral ATAM
공격헬기의 공대공 무기로 Mistral ATAM 을 선정. MBDA와 KAI 계약 기사: <참고7>
MISTRAL ATAM 주요 특징
- MISTRAL 기반으로 헬리콥터의 스터브윙에 장착.
- 프랑스 가젤 및 타이거 공격헬기 운용 - 이번 KAI와 공급계약
- 무게 18.7kg, 길이 1.86m, 직경 90mm
- 최대 6.5km 거리, 최소 500m 거리 비행 표적 요적 파괴
- 발사 후 망각 교전 모드
- 근접신관 가
- 비행 플랫폼은 최대 200노트 속도, 1만5000피트 이상 고도에서 작동.
다중분광 카메라
KAI는 미국 항공우주 기업 L3Harris의 웨스캠(WESCAM)으로부터 MX-15D 전자광학/적외선 터렛 카메라를 공급받는다. MX-15D는 표적화 및 지정 시스템으로 유·무인 항공기 플랫폼의 중고도 은밀한 감시, 정찰·표적 획득 임무에 이상적이다.
Ideal Surveillance Solution, ISR 특징:
- Multi-Sensor Imaging/Lasing Payload Options
- Image Blending
- Enhanced Local Area Processing (ELAP)
- IR Image Processor (Local Area Processing)
- High-Performance IMU & MX-GEO Software Suite
- Uncompromised Stabilization
- WESCAM MX-Series Commonality
- Simplified Aircraft Integration
